Образовательный набор по механике, мехатронике и робототехнике (версия ARP-DEK-STR-02) должен быть предназначен для проведения учебных занятий по изучению основ мехатроники и робототехники, практического применения базовых элементов электроники и схемотехники, а также наиболее распространенной элементной базы и основных технических решений, применяемых при проектировании и прототипировании различных инженерных, кибернетических и встраиваемых систем.
Инструкция по сборке модели входит в состав набора.
В состав набора должны входить:
- комплектующие и устройства, обладающие конструктивной, электрической, аппаратной и программной совместимостью друг с другом;

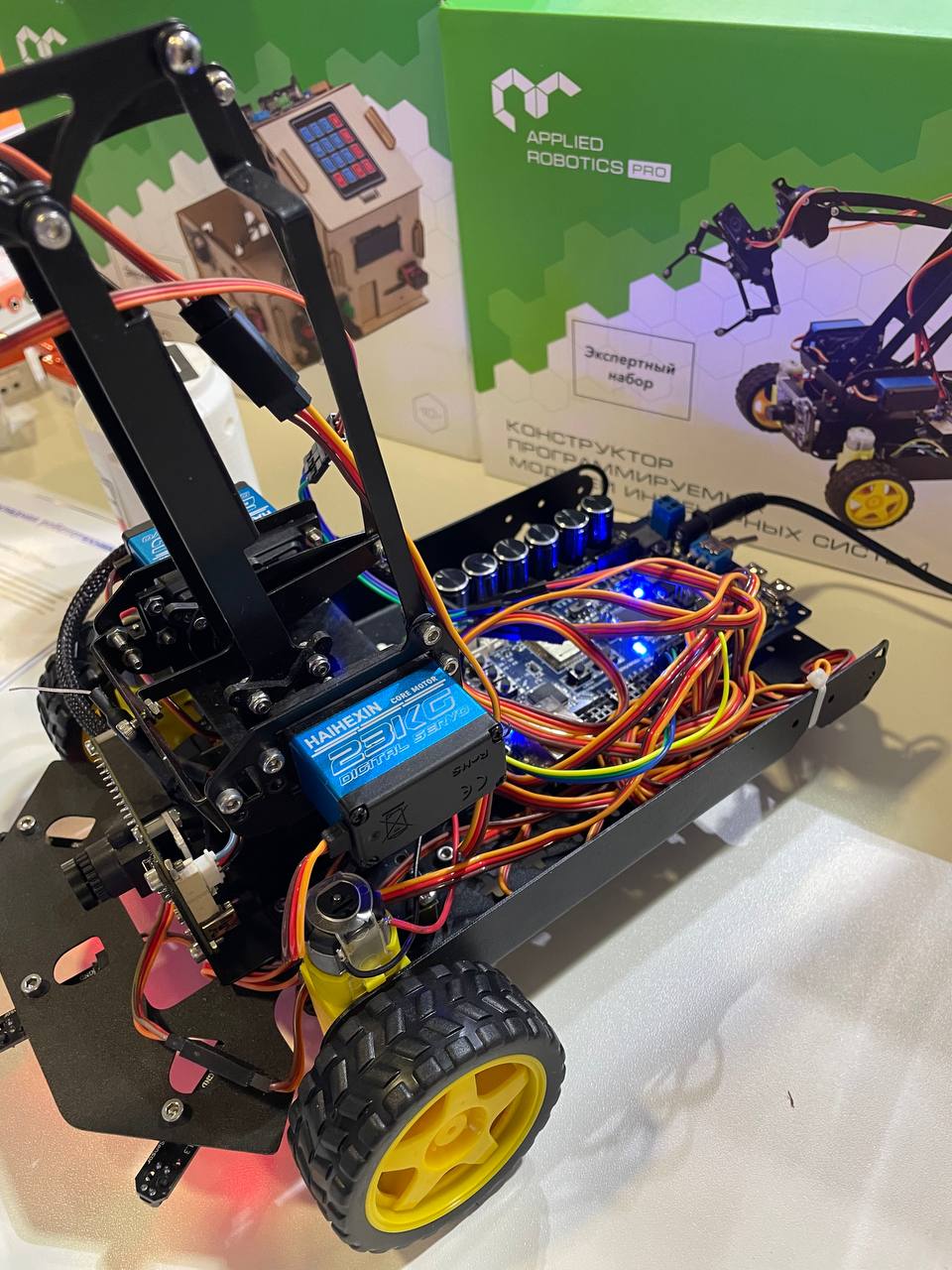

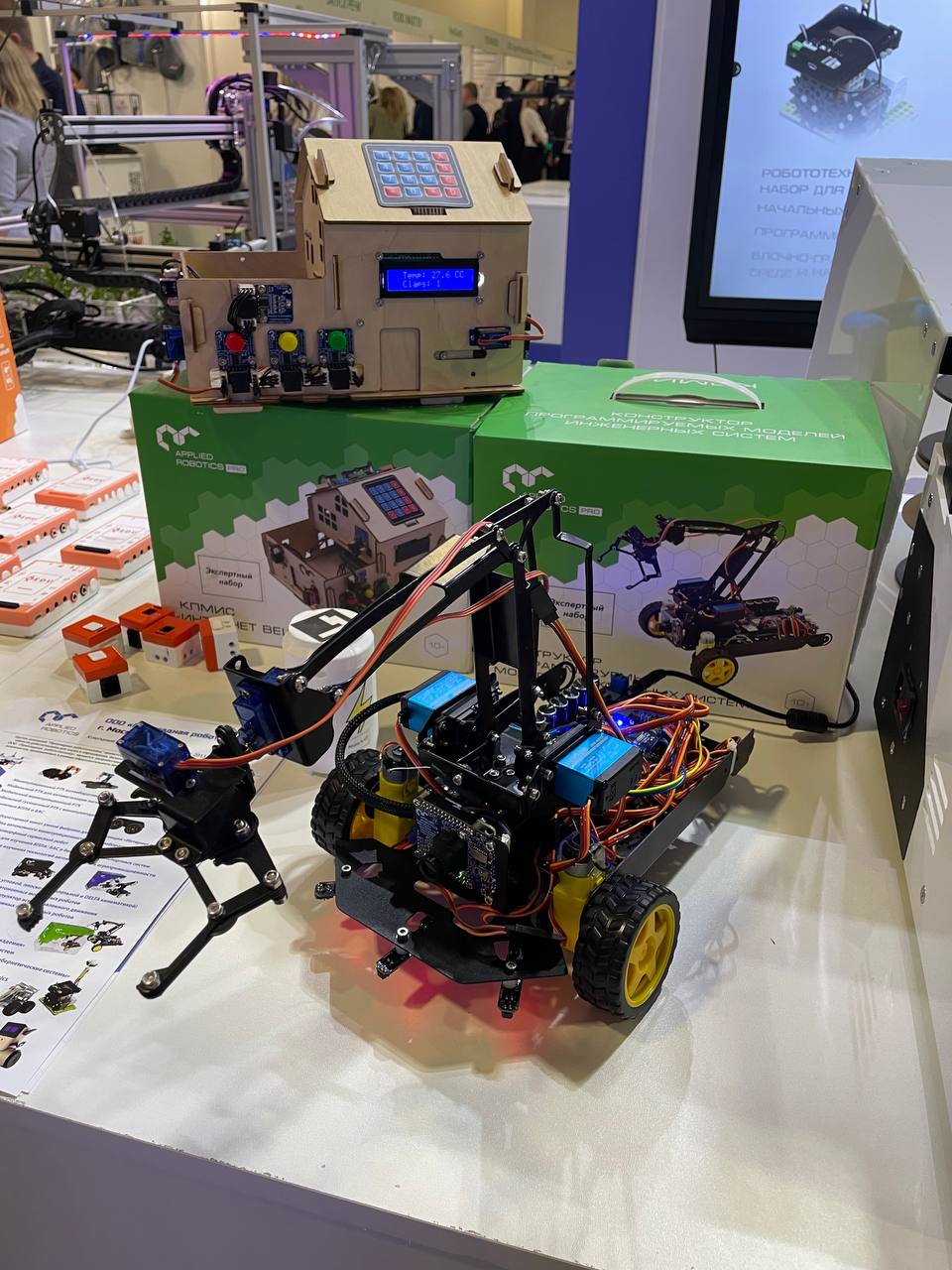

- комплект конструктивных элементов из металла для сборки макета манипуляционного робота и комплект металлических конструктивных элементов для сборки макета мобильного робота;
- привода различного типа: моторы с интегрированным или внешним датчиком положения – не менее 2 шт, сервопривод большой – не менее 4 шт, сервопривод малый – не менее 2 шт, привод с возможностью управления в шаговом режиме – не менее 2 шт;
- элементы для сборки вакуумного захвата: вакуумная присоска – не менее 1 шт, электромагнитный клапан – не менее 1 шт, вакуумный насос – не менее 1 шт;
- элементная база для прототипирования: плата для беспаечного прототипирования, комплект проводов различного типа и длины, комплект резисторов, комплект светодиодов, семисегментный индикатор, дисплей ЖК-типа, кнопки – не менее 5 шт, потенциометры – не менее 3 шт, инфракрасный датчик - не менее 3 шт, ультразвуковой датчик - не менее 3 шт, датчик температуры - не менее 1 шт, датчик освещенности - не менее 1 шт, модуль Bluetooth – не менее 1 шт, модуль ИК-приемника – не менее 1 шт, модуль ИК-передатчика в виде кнопочного пульта управления – 1 шт, аккумулятор – не менее 1 шт, зарядное устройство – не менее 1 шт;
- мультидатчик для измерения температуры и влажности окружающей среды – не менее 1 шт. Мультидатчик должен обладать встроенным микроконтроллером (тактовая частота - не менее 16 МГц, шина данных – не менее 8 Кбайт), интерфейсами для подключения к внешним устройствам: цифровые и аналоговые порты, 1-wire TTL, разъем типа RJ;
- комплект универсальных вычислительных модулей, представляющих собой базовую плату, плату расширения для сетевого взаимодействия и плату подключения силовой нагрузки. Входящие в комплект устройства должны обладать одновременной конструктивной, электрической, аппаратной и программной совместимостью друг с другом.
-
Базовая плата универсального вычислительного модуля должна представлять собой программируемый контроллер в среде Arduino IDE или аналогичных свободно распространяемых средах разработки. Базовая плата должна обладать встроенными интерфейсами для подключения цифровых и аналоговых устройств, встроенными интерфейсами USB, UART, I2C, SPI, 1-wire TTL, Bluetooth, WiFi.
-
Плата расширения должна обеспечивать возможность подключения универсального вычислительного модуля к сети посредством интерфейса Ethernet. Плата расширения должна обладать портами ввода-вывода для подключения цифровых и аналоговых устройств, интерфейс SPI и возможностью подключения внешней карты памяти.
-
Плата расширения для подключения силовой нагрузки должна обеспечивать возможность прямого подключения внешней силовой нагрузки, а также регулируемой нагрузки посредством PWM интерфейса.
-
В состав набора должен входить программируемый контроллер, обеспечивающий возможность осуществлять разработку программного кода, используя инструментарий сред разработки Arduino IDE и Mongoose OS и языков программирования C\C++, JavaScript. Программируемый контроллер должен обладать портами для подключения цифровых и аналоговых устройств, встроенными программируемыми кнопками и электромеханическими модулями для организации системы ручного управления, встроенными программируемыми светодиодами для индикации рабочего режима, встроенными интерфейсами USB, USART, I2C, SPI, 1-wire TTL, ISP, Ethernet, Bluetooth, WiFi.
-
В состав набора должен входить модуль технического зрения , представляющий собой вычислительное устройство со встроенным микропроцессором (кол-во ядер - не менее 4шт, частота ядра не менее 1.2 ГГц, объем ОЗУ - не менее 512Мб, объем встроенной памяти - не менее 8Гб), интегрированной камерой (максимальное разрешение видеопотока, передаваемого по интерфейсу USB - не менее 2592x1944 ед.) и оптической системой. Модуль технического зрения должен обладать совместимостью с различными программируемыми контроллерами с помощью интерфейсов - 1-wire TTL, UART, I2C, SPI, Ethernet. Модуль технического зрения должен обеспечивать выполнение всех измерений и вычислений посредством собственных вычислительных возможностей встроенного микропроцессора. Модуль технического зрения должен обладать возможностью коммуникации с аналогичными модулями посредством шины на базе последовательного интерфейса с целью дальнейшей передачи результатов измерений группы модулей на управляющее вычислительное устройство, подключенное к данной шине. Модуль технического зрения должен обеспечивать настройки режимов работы - настройку экспозиции, баланса белого, цветоразностных составляющих, площади обнаруживаемой области изображения, округлости обнаруживаемой области изображения, положение обнаруживаемых областей относительно друг друга, машинное обучение параметров нейронных сетей для обнаружения объектов, форму и закодированные значения обнаруживаемых маркеров типа Aruco, размеры обнаруживаемых окружностей, квадратов и треугольников, параметров контрастности, размеров, кривизны и положения распознаваемых линий.
-

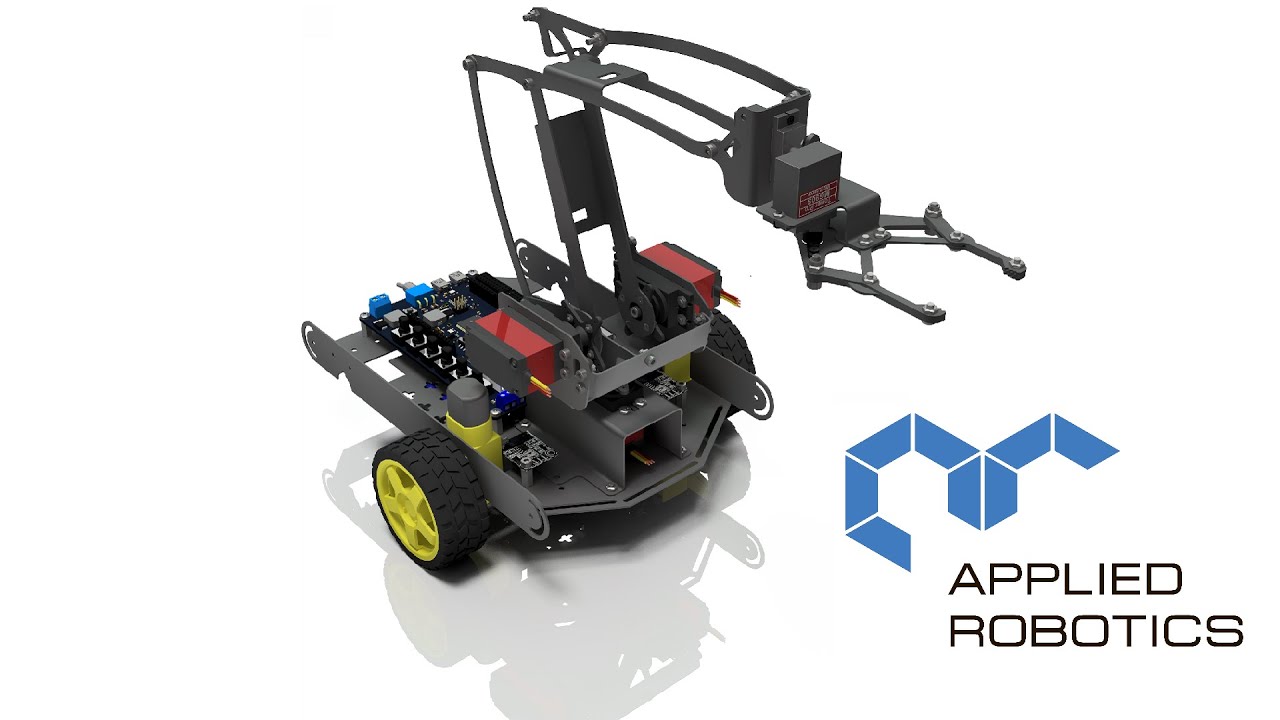

Набор должен обеспечивать возможность разработки модели мобильного робота, управляемой в FPV-режиме посредством программного обеспечения для персонального компьютера и мобильных устройств на базе ОС Android или IOS, обеспечивающего возможность управления мобильным роботом и встроенным манипулятором посредством графического интерфейса, включающим в себя набор кнопок и переключателей, джойстик, область для отображения видео.
-
Набор должен обеспечивать возможность изучения основ разработки программных и аппаратных комплексов инженерных систем, решений в сфере "Интернет вещей", а также решений в области робототехники, искусственного интеллекта и машинного обучения.
-
В состав набора должно входить пособие по изучению основ электроники и схемотехники, решений в сфере "Интернет вещей", разработки и прототипированию моделей роботов.
-
В состав набора должно входить пособие по изучению основ разработки систем технического зрения и элементов искусственного интеллекта.
