Набор для изучения сопротивления материалов (напряжения и деформации)

Установка для изучения сопротивления материалов (напряжения и деформации) применяется при выполнении практических работ, а также в рамках проектной деятельности учащихся. Предназначена для исследования свойств материалов на модельных конструкциях фрагментов мостов и других инженерных сооружений.

Учащиеся измеряют усилия, возникающие в элементах конструкции под действием приложенной нагрузки. Установка представляет собой набор-конструктор, из элементов которого можно собрать модель горизонтальной балки с жесткой заделкой, 2 модели кронштейнов с различными углами установки раскоса, ферму «Кинг-пост».

Состав

• Цифровой датчик силы
• Груз наборный
• Комплект деталей из пластика для сборки моделей конструкций
• Адаптер для крепления балок на стержень штатива — 2 шт.
• Основание штатива со стержнем
• ПО
• Методическое пособие

Элементы блочного конструктора для сборки модельных конструкций изготовлены из пластика. Возможны два способа соединения элементов друг с другом: с помощью системы выступов — отверстий специальной формы, сделанных в деталях, или с помощью отдельных соединительных деталей. Деталь представляет собой базовые крепежные элементы, соединенные в одной плоскости.

Ассортимент и количество элементов блочного конструктора обеспечивают сборку модели балки с жесткой заделкой, модели кронштейна и модели фермы «кинг-пост».

Установка и сборка набора

В каждый линейный элемент балки, кронштейна и фермовой конструкции можно установить датчик силы с целью измерения характера усилия (сжатие/растяжение) и величины усилия в данном элементе при нагружении конструкции.

Фермовая конструкция устанавливается на подставки (опоры), которые также изготовлены из элементов блочного конструктора. Подставки связаны между собой горизонтальной стяжкой и обеспечивают подъем нижней точки фермы от стола на высоту 175 мм.

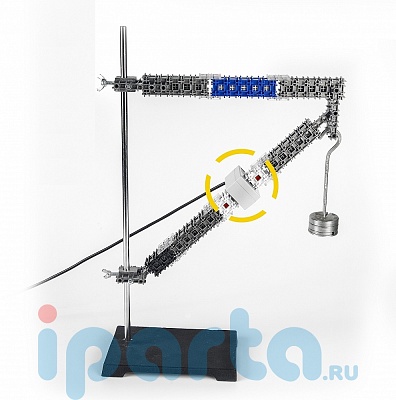

Модели балки с жесткой заделкой и кронштейна собираются на штативе и крепятся к его стойке с помощью стальных адаптеров.

Цифровой датчик силы осуществляет измерения в диапазоне от -20Н до +20Н. Датчик имеет USB-разъем для подключения к компьютеру (нетбуку) с помощью соединительного кабеля. Элементы крепления датчика силы обеспечивают его установку в разрыв балок и других элементов, составляющих модельную конструкцию.

С помощью программы можно установить нулевые показания, что позволяет рассматривать работу изучаемого элемента под нагрузкой, исключая из рассмотрения как вес самих элементов, так и напряжения, которые имеются в конструкции до начала ее нагружения.

Программное обеспечение позволяет представлять данные в виде зависимости силы от времени и выполнять коррекцию нуля датчика силы перед началом измерений.

Методическое руководство содержит инструкции по сборке, а также описание методики проведения экспериментов, алгоритмов получения данных и их обработки.

Габариты установки: 490 мм (длина) и 250 мм.
Рекомендуемый возраст: от 12 лет.
