Четырёхосевой учебный робот-манипулятор с модульными сменными насадками DOBOT Magician предназначен для освоения обучающимися основ робототехники, для подготовки обучающихся к внедрению и последующему использованию роботов в промышленном производстве.
Количество осей робота манипулятора - четыре.
Перемещение инструмента в пространстве по трем осям должно управляться шаговыми двигателями. Напряжение питания шаговых двигателей не более 12 В.
Серводвигатель четвертой оси должен обеспечивать поворот инструмента.
Угол поворота манипулятора на основании вокруг вертикальной оси не менее 180 градусов.
Для определения положения манипулятора при повороте вокруг вертикальной оси должен использоваться энкодер.
Угол поворота заднего плеча манипулятора не менее 90 градусов.
Угол поворота переднего плеча манипулятора не менее 100 градусов.
Для определения положения заднего и переднего плеч манипулятора должен использоваться гироскоп. Угол поворота по четвертой оси не менее 180 градусов.

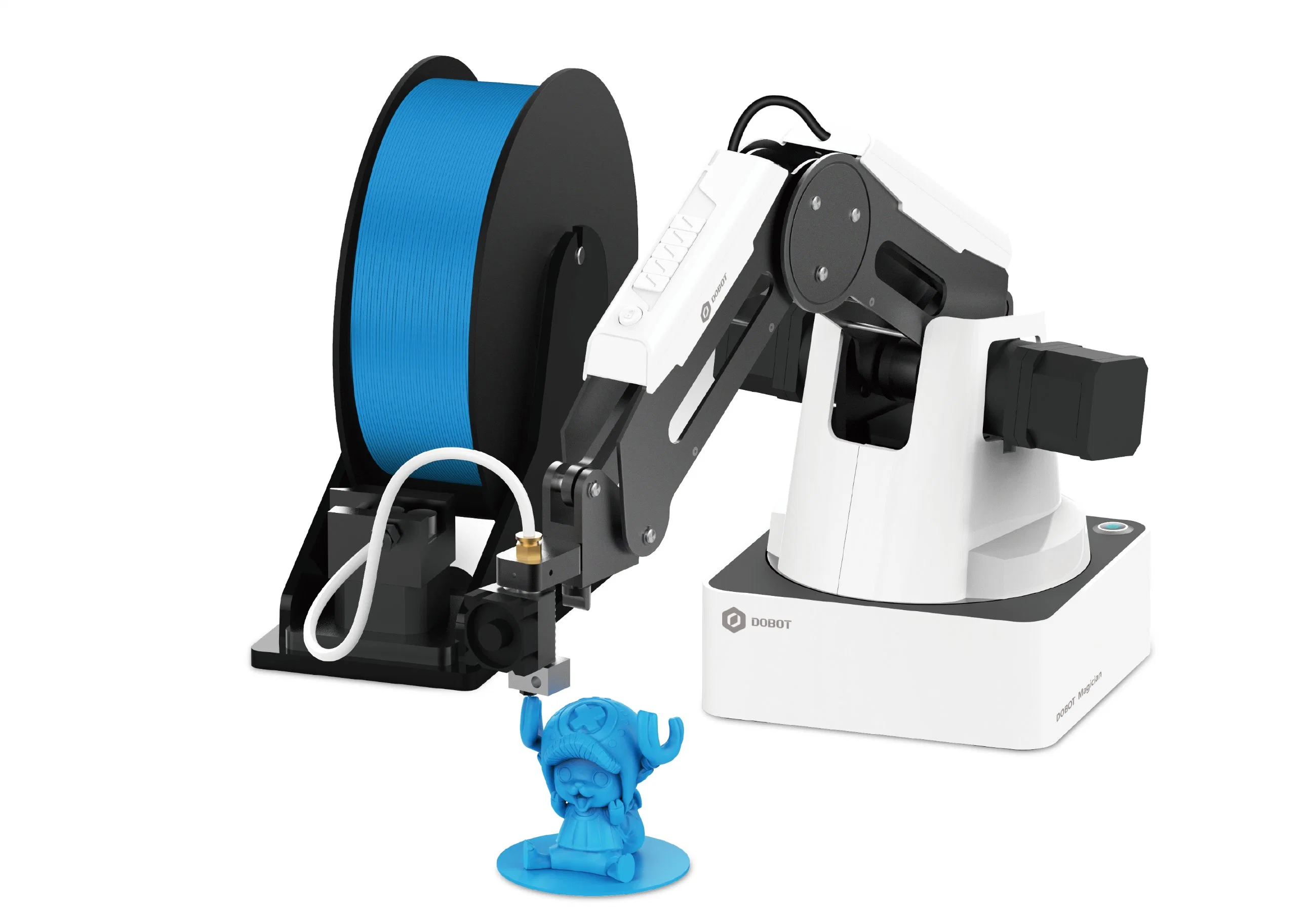

Должна быть возможность оснащения сменными насадками (например, держатель карандаша или фломастера, присоска с серводвигателем, механическое захватное устройство с серводвигателем, устройство для лазерной гравировки или устройство для 3D-печати). Минимальная комплектация сменными насадками: пневматический захват (присоска), механический захват, насадка держатель для карандаша/маркера/ручки, насадка переходник для крепления совместимых конструктивных деталей и конструкций, насадка лазерной гравировки, насадка 3D-печати (для работы с пластиком PLA с диаметром нити 1,75 мм).
Должен быть оснащен сервоприводом для пневматического и механического захватов, обеспечивающим вращение захваченного объекта во время перемещения, поворот перемещаемого объекта вокруг вертикальной оси. Для обеспечения функционирования пневматического захвата должен быть оснащен встроенной в корпус манипулятора помпой.
Должна быть возможность подключения дополнительных устройств (например, транспортера, рельса для перемещения робота, пульта управления типа джойстик, камеры машинного зрения, оптического датчика, модуля беспроводного доступа).
Робот-манипулятор должен обеспечивать перемещение насадки в пространстве, активацию насадки, возможность получения сигналов от камеры и датчиков, возможность управления дополнительными устройствами.
Материал корпуса – алюминий. Диаметр рабочей зоны (без учета навесного инструмента и четвертой оси) не менее 350 мм. Интерфейс подключения – USB.
Должен иметь возможность автономной работы и внешнего управления. Для внешнего управления должен быть предусмотрен пульт, подключаемый к роботу по Bluetooth.
Управляющий контроллер должен быть совместим со средой Arduino.
Управляющий контроллер совместим со средой программирования Scratch и языком программирования С.
Должен обеспечивать поворот по первым трем осям в заданный угол и на заданный угол, поворот по четвертой оси на заданный угол, движение в координаты X, Y, Z, перемещение на заданное расстояние по координатам X, Y, Z, передачу данных о текущем положении углов, передачу данных о текущих координатах инструмента.
Должен поддерживать перемещение в декартовых координатах и углах поворота осей, с заданной скоростью и ускорением.
Типы перемещений в декартовых координатах: движение по траектории, движение по прямой между двумя точками, перепрыгивание из точки и точку (перенос объекта).
Корпус должен быть в защищенном исполнение (класса не ниже IP20).
