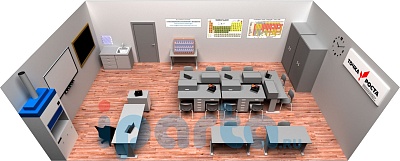

Кабинет для проектной деятельности по химии на 10 учащихся

№ п/п

Наименование

Кол-во

Описание

1

Аудиторная мебель

1.1

Стул ученический

 10

Стул ученический на металлокаркасе. Металлокаркас – плоскоовальная труба, покрытая порошковой краской. Сидение и спинка - пластик эргономичной формы.

Габариты (ШхГхВ), мм 450х480х460 мм.

1.2

Тумба-мойка лабораторная

1

Тумба с установленным сантехническим оборудованием (кран, раковина). Корпус – ЛДСП.

Габариты (ШхГхВ), мм 800х600х850.

1.3

Аудиторная доска

1

Доска трехэлементная для мела и фломастера.

Рабочая поверхность выполнена из стального эмалированного листа (зеленый – для мела, белый – для фломастера), покрыта стеклоэмалью.

Длина 240 см. Высота 100 см.

1.4

Шкаф

2

Двухстворчатый шкаф с глухими дверцами. 5 переставляемых полок.

Габариты (ШхГхВ), мм 864х600х1965.

1.5

Шкаф вытяжной

1

Шкаф состоит из опорной тумбы и рабочего бокса, корпусные поверхности которых выполнены из ЛДСП толщиной не менее 16 мм с пластиковой кромкой для усиления влагостойкости и механической прочности. Рабочая столешница выполнена из материала, устойчивого к действию кислот и щелочей. На панели размещены розетки, выключатель для управления освещением рабочего бокса. Защитного экрана – оргстекло. Внутри рабочей зоны установлен люминесцентный светильник пыле- влагозащитный со степенью защиты IP 65. Для подсоединения к воздуховоду вентиляции рабочий бокс подсоединяется через фланец диаметром не менее 110 мм. Тумба имеет 2 отделения, закрываемых дверками.

Габариты (ШхГхВ), мм, не менее - 900х650х2000.

1.6

Стол лабораторный

1

Металлокаркас специального лабораторного стола должен состоять из двух стоек. Каждая стойка должна быть выполнена из двух параллельных вертикально установленных стальных труб толщиной не менее 1,5 мм квадратного 40х40 мм сечения, опирающихся на профильную подошву с двумя регулируемыми по высоте опорами, а в верхней части имеющих опорную платформу. Стойки должны быть окрашены полимерной краской, цвет – серый. Пространство, ограниченное подошвой, вертикальными трубами и опорной площадкой должно быть закрыто ЛДСП толщиной 16 мм, цвет – серый. Задняя стенка специального лабораторного стола должна быть выполнена из ЛДСП толщиной 16 мм, цвет – серый. Специальный лабораторный стол должен иметь столешницу из ЛДСП размером 1500х700 мм, толщиной не менее 25 мм с защитным, не имеющим пор, химически стойким, ламинированным пластиковым покрытием толщиной не менее 0,5 мм серого цвета. Материал покрытия столешницы должен обеспечивать защиту от сколов и царапин при использовании.

1.7

Проекционный экран

1

Размер активной (рабочей) поверхности 1560*1170 мм (78”).

2

Демонстрационно-лабораторный комплекс по химии

2.1

Демонстрационно-лабораторный комплекс по химии (ДЛКХ)

1

Комплекс содержит: столешницу, установленную на две боковые опоры, две напольных тумбы с ящиками и одну подкатную тумбу с полками для оборудования. Напольные тумбы установлены около боковых опор по краям столешницы с образованием рабочего места между тумбами. Между напольными тумбами в средней части столешницы размещен дополнительный ящик. Ящики напольных тумб, полки подкатной тумбы и дополнительный ящик выполнены с возможностью размещения и/или фиксации оборудования, приборов, посуды и принадлежностей для проведения демонстраций и исследований.

Габаритные размеры комплекса без подкатной тумбы (ШхГхВ) - 1500х700х765 мм.

Столешница выполнена из ЛДСП размером 1500х700 мм, толщиной 25 мм с защитным, не имеющим пор, химически стойким, ламинированным пластиковым покрытием толщиной 0,5 мм серого цвета. На рабочей поверхности столешницы, в средней ее части, должно быть установлено 5 втулок с резьбовым отверстием М6 для закрепления стержней лабораторных штативов экспериментальных установок. В задней части столешницы установлено 3 втулки с резьбовым отверстием М6 для закрепления стержней штативов для веб-камер. Боковые опоры выполнены из двух параллельных вертикально установленных стальных труб толщиной 1,5 мм квадратного 40х40 мм сечения, опирающихся на профильную подошву с двумя регулируемыми по высоте опорами, а в верхней части имеющих опорную платформу. Опоры должны быть окрашены полимерной краской. Задняя стенка стола должна быть выполнена из ЛДСП толщиной 16 мм.

Напольная тумба 1 выполнена из ЛДСП толщиной 16 мм и имеет 5 выдвижных ящиков. Габаритные размеры напольной тумбы: ширина - 400, глубина - 640, высота - 740 мм.

Напольная тумба 2 выполнена из ЛДСП толщиной 16 мм и имеет 4 выдвижных ящика. Габаритные размеры напольной тумбы: ширина - 500, глубина - 640, высота - 740 мм.

Габаритные размеры дополнительного выдвижного ящика: ширина - 490, глубина - 610, высота - 120 мм.

Подкатная тумба закрывается дверцей и может быть установлена с любой боковой стороны стола. Дверца тумбы навешивается на петли, обеспечивающие открытие дверцы более чем на 160 градусов. Подкатная тумба выполнена из ЛДСП толщиной 16 мм и имеет 3 выдвижных полки. Габаритные размеры подкатной тумбы (ШхГхВ) - 500х700х765 мм. Подкатная тумба установлена на 4 роликовых колеса, вращающихся на 360 градусов. Столешница тумбы выполнена из ЛДСП размером 500х700 мм, толщиной 25 мм с защитным, не имеющим пор, химически стойким, ламинированным пластиковым покрытием толщиной 0,5 мм серого цвета.

Выдвижные ящики и полки комплекса оборудованы системой предотвращающей выпадение полном выдвижении и позволяющей полностью вынуть ящик или полку при необходимости.

Все дверцы и ящики лабораторного комплекса имеют запирающие устройства (все замки комплекса открываются/закрываются одним ключом), препятствующие несанкционированному доступу учащихся к оборудованию и приборам, а также нестираемые контрастные надписи с информацией о содержащихся в ящиках и полках оборудовании, приспособлениях и др. Напольная тумба №1:

• в ящике №1 «Оборудование для получения газов» размещены стеклянная лабораторная посуда, керамическая посуда и приспособления для опытов по химии;

• в ящике №2 «Демонстрационное оборудование» размещены измерительные приборы, стеклянные изделия для измерений, различные пипетки, термометр;

• в ящике №3 «Демонстрационные приборы и аппараты» размещены металлические крепежные детали и узлы для штативов и другие металлические изделия;

• в ящике №4 «Демонстрационные приборы» размещены нагреватель пробирок, источник питания, магнитная мешалка, калориметр и др.;

• в ящике №5 (под столешницей) «Цифровая лаборатория» размещены цифровая лаборатория, состоящая из измерительного блока и датчиков, очки защитные, методические пособия.

Напольная тумба №2 включает 4 ящика «Демонстрационные стеклянные приборы», каждый из которых имеет ложементы для размещения оборудования, посуды, приборов и т.д.

• в ящике №6 "Лабораторная посуда" размещено стеклянное оборудование для получения газов и приспособления;

• в ящике №7 "Средства измерения" размещено стеклянное оборудование для демонстраций;

• в ящике №8 "Металлические штативы и принадлежности" размещены демонстрационные экспериментальные установки из стекла;

• в ящике №9 «Источники питания. Электрооборудование» размещено демонстрационное оборудование.

Подкатная тумба с одной общей дверцей включает 2 полки, каждая из которых имеет ложементы для размещения оборудования, приборов и т.д.:

• На полке №1 «Ноутбук. Проектор», размещены ноутбук, проектор, веб-камеры.

• На полке №2 «Микроскоп. Демонстрационное оборудование» размещены лабораторная баня, бинокулярный микроскоп с цифровой камерой.

Все ящики и дверца полки комплекса снабжены замками, открыть которые можно специальным ключом, хранящимся у учителя.

3

Демонстрационное оборудование, размещенное в шкафах

3.1

Столик подъемный

1

Тип столика: учебный/лабораторный. Функция подъема и опускания столика – наличие.

3.2

Комплект колб демонстрационных

Комплект состоит из не менее 10 колб, разного вида и объема: круглодонные, плоскодонные, конические.

3.3

Комплект мерной посуды

В комплекте должно быть не менее 10 шт. мерных колб из стекла по ГОСТ 1770-74. Номинальные объемы колб, входящих в комплект, мл: 100, 200, 250, 500, 1000, 2000.

3.4

Аппарат Киппа

Аппарат предназначен для получения следующих газов: водород, сероводород, диоксид серы, углекислый газ, азот, кислород в лабораторных условиях. Аппарат Киппа выполнен из стекла, и состоит из сосуда объёмом 250 мл, в нижней части которого имеется перетяжка из шарообразной воронки, сообщающихся между собой.

3.5

Набор бюреток

Набор бюреток, не менее 10 шт.

3.6

Установка для перегонки веществ

Прибор предназначен для демонстрации очистки веществ, температура кипения которых не превышает 100ºС, перегонкой, а также для разгонки веществ. Прибор состоит из колбы Вюрца, холодильника ХПТ, аллонжа, плоскодонной или конической колбы на 250 мл, пробки резиновой с отверстием под щуп термометра, пробки резиновой для соединения отростка колбы Вюрца с холодильником.

3.7

Набор моделей атомов для составления моделей молекул по органической и неорганической химии

1

Комплект состоит из цветных пластмассовых шаров (моделирующих атомы химических элементов) и соединительных стержней, моделирующих различные виды химических связей. Окраска шаров соответствует принятой стандартной цветовой индикации.

3.8

Набор моделей кристаллических решеток (не менее 10 шт.)

1

Комплект содержит модели кристаллических решеток: алмаз, графит, фуллерен, поваренная соль, железо, магний, медь, йод, лед, диоксид углерода.

3.9

Комплект коллекций (не менее 10 шт.)

1

Комплект содержит коллекции «Волокна", "Каменный уголь и продукты его переработки", "Металлы и сплавы", "Минералы и горные породы" (49 видов), "Минеральные удобрения", "Нефть и продукты ее переработки", "Пластмассы", "Топливо", "Чугун и сталь", "Каучук", "Шкала твердости".

4

Лабораторный комплекс для учебной практической и проектной деятельности по химии

4.1

Лабораторный комплекс для учебной практической и проектной деятельности по химии (ЛКХ)

5

Комплекс представляет собой автоматизированное исследовательское рабочее место для химических исследований для учащихся основной и средней общеобразовательной школы и обеспечивает:

• проведение лабораторных и практических работ, опытов и наблюдений по химии на базовом и углубленном уровнях в соответствии с ФГОС;

• формирование навыков работы с современным лабораторным оборудованием и ЭСО;

• переход к самостоятельным проектным и поисково-исследовательским работам;

• подготовку и выполнение экспериментальных заданий ОГЭ (ГИА) по химии.

Комплекс гарантирует защищенность оборудования при хранении.

Оборудование, входящее в состав Комплекса позволяет выполнять лабораторные и практические работы, опыты и наблюдений на базовом и углубленном уровне по органической, неорганической и общей химии, предусмотренные примерными программами ФГОС, в том числе и компьютеризированные.

Комплекс рассчитан на одновременную работу 2-х учащихся.

Лабораторный комплекс содержит: столешницу, установленную на две боковые опоры, напольную тумбу с ящиками для оборудования, установленную на столешнице настольную тумбу с выдвижным ящиком, выполненным с возможностью размещения и фиксации оборудования, емкостей и принадлежностей из стекла, с выдвижной полкой, выполненной с возможностью размещения и фиксации емкостей для реактивов, и с лотком для проведения экспериментов, опору с поворотным кронштейном для установки ноутбука. Напольная тумба установлена в средней части столешницы с образованием рабочего места между каждой боковой опорой и напольной тумбой. Между одной боковой опорой и напольной тумбой размещена полка с дверцей, а между другой боковой опорой и напольной тумбой размещен дополнительный ящик. Ящики напольной тумбы, полка и дополнительный ящик выполнены с возможностью размещения и/или фиксации оборудования, приборов, посуды и принадлежностей для проведения исследований.

Стул ученический на металлокаркасе -2 шт.

Металлокаркас – плоскоовальная труба, покрытая порошковой краской. Сидение и спинка - пластик эргономичной формы.

Габариты (ШхГхВ), мм 450х480х460 мм.

Габаритные размеры лабораторного комплекса: ширина и глубина определяются габаритными размерами столешницы, высота - 765 мм.

Столешница шириной 1500, глубиной 700 выполнена из ЛДСП, толщиной 25 мм с защитным, не имеющим пор, ламинированным пластиковым покрытием толщиной не менее 0,5 мм На рабочей поверхности столешницы, в средней ее части, установлено 5 втулок с резьбовым отверстием М6 для закрепления стержней лабораторных штативов.

Боковые опоры выполнены из двух параллельных вертикально установленных стальных труб толщиной 1,5 мм квадратного 40х40 мм сечения, опирающихся на профильную подошву с двумя регулируемыми по высоте опорами, а в верхней части имеющих опорную платформу. Опоры окрашены полимерной краской. Задняя стенка стола выполнена из ЛДСП толщиной 16 мм.

Напольная тумба выполнена из ЛДСП толщиной 16 мм и имеет 5 выдвижных ящиков. Габаритные размеры напольной тумбы: ширина – 400 мм, глубина – 640 мм, высота - 740 мм.

Габаритные размеры полки: ширина – 480 мм, глубина – 330 мм , высота - 400 мм.

Габаритные размеры дополнительного выдвижного ящика: ширина – 510 мм, глубина - 610 мм, высота - 120 мм.

Настольная тумба установлена в левой задней части столешницы и закрываться дверцей. Дверца тумбы навешиваться на петли, расположенные в верхней части тумбы и обеспечивающие открытие дверцы на 270 градусов. Габаритные размеры настольной тумбы: ширина - 675 и 680, глубина 295, высота - 255 мм.

Выдвижные ящики комплекса оборудованы системой предотвращающей выпадение ящика при его полном выдвижении и позволяющей полностью вынуть ящик при необходимости.

Все дверцы и ящики лабораторного комплекса имеют запирающие устройства (все замки комплекса открываются/закрываются одним ключом), препятствующие несанкционированному доступу учащихся к оборудованию и приборам, а также нестираемые контрастные надписи с информацией о содержащихся в ящиках и полках оборудовании, приспособлениях и др.

Напольная тумба:

• в ящике №1 «Лабораторная посуда» размещена лабораторная посуда из стела и полипропилена, керамическая посда, различные приспособления для опытов;

• в ящике №2 ««Средства измерения» размещены измерительные приборы и измерительные принадлежности;

• в ящике №3 «Металлические штативы и принадлежности» размещены металлические штативы, детали и принадлежности.

• в ящике №4 «Источники питания. Электрооборудование» хранятся источник питания постоянного тока, электрооборудование, приспособления.;

• в ящике №5(правая часть под столешницей) «Цифровая лаборатория» размещены цифровая лаборатория, состоящая из измерительного блока и датчиков, очки защитные, методические пособия Полка в левой части стола под столешницей. «Компьютер. Цифровой микроскоп»:

• ноутбук;

• оптический микроскоп;

• камера окулярная SCMOS.

5

Тематические таблицы постоянного экспонирования

5.1

Таблица «Периодическая система химических элементов Д.И. Менделеева» для оформления кабинета химии

1

Таблица содержит периодическую систему химических элементов Д.И. Менделеева (длиннопериодная форма). Полноцветная таблица размером 950х1500 мм, плотность бумаги не менее 150 м², двухстороннее матовое ламинирование.

5.2

Таблица «Растворимость кислот, оснований и солей в воде» для оформления кабинета химии

1

Таблица содержит информацию о растворимости кислот, оснований и солей в воде, характере среды образующегося раствора и возможности его получения. Полноцветная таблица размером 950х1500 мм, плотность бумаги не менее 150 г/м², двухстороннее матовое ламинирование.

5.3

Таблица «Ряд активности металлов» для оформления кабинета химии

1

Таблица показывает сравнительную активность металлов в реакциях окисления-восстановления и водных растворах. Полноцветная таблица размером 400х1500 мм, плотность бумаги не менее 150 г/м², двухстороннее матовое ламинирование.

5.4

Комплект инструктивных таблиц по химии

1

Серия состоит из трех групп таблиц, содержащих наглядные справочные материалы, а также иллюстрации и фотографии инструктивного характера. Таблицы полноцветные, формат А1, ламинированы матовой (антибликовой) пленкой.

6

Методические пособия

6.1

Методическое пособие по использованию ЛКХ

1

Методическое пособие на бумажном носителе в 2-х частях: часть 1. Базовый и углубленный уровень, часть 2. Учебно-исследовательские и проектные работы.

Методическое пособие должно содержать описание состава и устройства лабораторного комплекса для учебной практической и проектной деятельности по химии, общие рекомендации по проведению работ и опытов, подробные описания каждого из указанных в них не менее 180 экспериментов, лабораторных и практических работ, работ с электрическим током, опытов с использованием цифрового микроскопа, а также компьютеризированных и исследовательских работ (цель проведения опыта, необходимое оборудование, порядок выполнение эксперимента), общие рекомендации по проведению работ и опытов, подробные описания каждого из указанных в них не менее 60 учебных исследовательских проектов по химическому анализу и синтезу, связанных с выделением различных веществ, по изучению закономерностей протекания химических реакций.

6.2

Методическое пособие по использованию ДЛКХ

1

Пособие содержит описание демонстрационного лабораторного комплекса по химии, рассматриваются основные приемы работ с оборудованием из его состава в учебном кабинете, даны рекомендации по проведению демонстрационных экспериментов по химии с использованием этого оборудования.

7

Оборудование общего назначения

7.1

Доска для сушки посуды

2

Предназначена для сушки лабораторной посуды (пробирок, стаканов, колб, мерных цилиндров и др.), вымытой после опытов, лабораторных и практических работ. Представляет собой плоскую панель размером 50х50 см с держателями (37 штук) для посуды. Держатели для посуды расположены так, чтобы посуда не касалась соседних изделий. Доска для сушки имеет подставку для автономного размещения на столе. В комплект поставки входят элементы для крепления к стене (дюбели 2 шт. и шурупы 2 шт.).

7.2

Устройство для хранения (хранилище) химических реактивов

1

Обеспечивает возможность хранения 54 флаконов с реактивами в виде растворов, порошков и твердых веществ на демонстрационном столе учителя. Устройство имеет прозрачную крышку (толщиной 3 мм) и 2 запирающих устройств, препятствующих несанкционированному доступу к флаконам с реактивами. Ячейки под флаконы расположены в шахматном порядке и пронумерованы. Корпус устройства имеет ручки для перемещения и ножки из фрикционного материала. Внутренняя поверхности корпуса хранилища имеет кислотно-щелочестойкое покрытие. Флаконы объемом 250 мл, выполненные из темного (не менее 9 шт.) и светлого (не менее 45 шт.) стекла и закрыты притертыми стеклянными пробками. Флаконы снабжены этикетками. В комплекте к флаконам приложены 10 шт. резиновых пробок.

Габаритные размеры хранилища 850х400х560 мм. Масса устройства с флаконами без реактивов 29 кг.

В комплекте поставки имеется пенал с принадлежностями (набор из 3-х пипеток на 2, 5, 10 мл, дозатор для пипеток, пинцет, шпатель, ложка для сыпучих материалов), уложенными в ложементы. Пенал и ложементы выполнены из жесткого, прочного материала, сохраняющего форму и размеры в течение всего периода эксплуатации, и имеют кислотно-щелочестойкое покрытие.

8

Химические реактивы и расходные материалы

8.1

Набор реактивов для проведения ученического эксперимента по химии

Перечень в-в и реактивов в наборах

1

• 1 набор реактивов для проведения ученического эксперимента по химии;
• 1 набор реактивов для проведения ученического эксперимента по химии (10-11 класс, базовый уровень);
• 1 набор реактивов для ОГЭ / ГИА по химии.
