Лабораторная установка "Определение теплопроводности воздуха":
- Изучение явления передачи тепла за счет теплопроводности.
-
Измерение коэффициента теплопроводности воздуха.

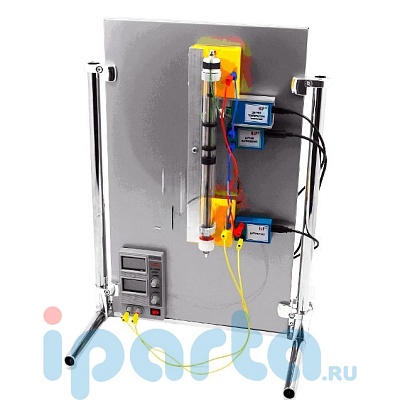

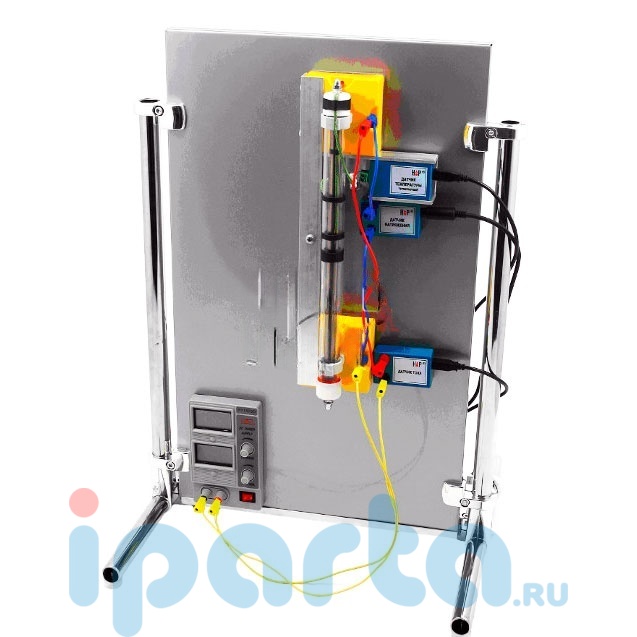

Основной элемент установки – две коаксиальные трубки, размещенные вертикально, что максимально затрудняет возникновение конвективных потоков в пространстве между трубками. Внутренняя трубка – нагреватель. Тепловая энергия передается через воздушный промежуток к внешней трубке и рассеивается в окружающее пространство.
Методика определения коэффициента теплопроводности воздуха опирается на равенство стационарного теплового потока между цилиндрами мощности, выделяемой нагревателем во внутреннем цилиндре, что приводит к следующей формуле для коэффициента теплопроводности: λ = I * U * In(r2/r1) / 2π h * (T1-T2).
Необходимые для подстановки в формулу параметры измеряются следующими датчиками:
- Разность температур между внутренним и внешним цилиндрами – дифференциальным термопарным датчиком температуры.
- Напряжение на нагревательном элементе – цифровым датчиком напряжения.
- Сила тока в цепи нагревателя – датчиком тока.
