Лабораторная установка «Изучение колебаний связанных маятников»

Лабораторная установка "Изучение колебаний связанных маятников":

• Изучение свободных колебаний механической системы с двумя степенями свободы.
• Измерение периодов собственных колебаний маятников, периода синфазных и периода противофазных колебаний с точностью 10-3с.
• Определение нормальных частот.
• Изучение биений как результата сложения нормальных колебаний связанной системы двух маятников.
• Изучение влияния степени связи на частоты указанных колебаний.

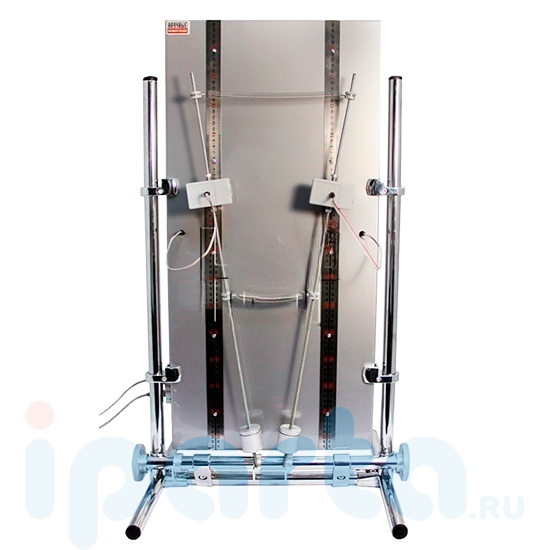

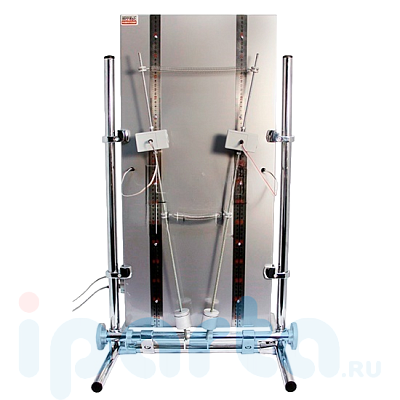

Два одинаковых маятника (тонкие стержни с грузами) совершают колебания в плоскости, параллельной поверхности стенда. Их движение регистрируется датчиками угловой скорости.
Связь между маятниками обеспечивается двумя пружинами, которые крепятся к стержням по разные стороны от оси вращения. Для подстройки периодов колебаний грузы могут перемещаться вдоль стержней. Стартовое устройство осуществляет синхронный запуск маятников с требуемой разностью фаз колебаний.
На экран компьютера выводятся зависимости угловых скоростей маятников от времени, которые позволяют определить частоты различных типов колебаний маятников.
Запись колебаний осуществляется с временным разрешением 5мс. Это позволяет по осциллограмме (10 — 15 колебаний) определять период колебаний с точностью до 1мс, а частоту – с точностью 0.001Гц.
Установка обеспечивает не только возможность сопоставления частоты биений с разностью частот синфазных и антифазных колебаний, но и доказательство того, что «быстрые» колебания происходят на частоте, равной полусумме этих частот.
