Лабораторная установка «Изучение электростатического поля»

Лабораторная установка "Изучение электростатического поля":

• Исследование распределения потенциалов в электростатических полях различной конфигурации (конфигурация поля определяется геометрией электродов).
• Определение эквипотенциальных поверхностей электростатического поля.
• Регистрация распределения напряженности электростатического поля вдоль определенного направления.

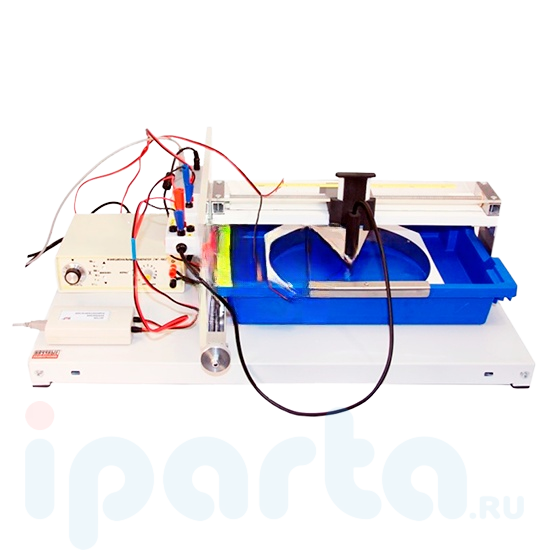

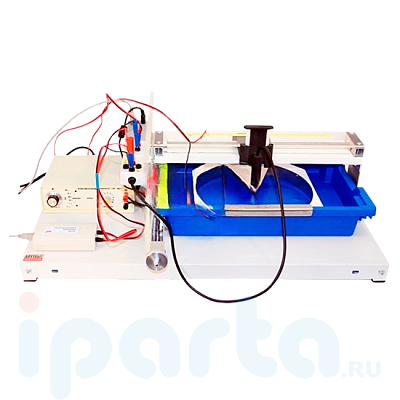

Установка включает кювету с электролитом, в которой располагаются электроды различной конфигурации, погруженный в электролит зонд и устройства его перемещения по двум координатам. Перемещение зонда по одной из координат осуществляется автоматически с фиксацией координаты компьютерной программой. Для проведения измерений используется двухканальный осциллографический датчик напряжения, подключенный к электродам зонда.
При проведении измерений используется несколько программных сценариев, один из которых предусматривает формирование в полуавтоматическом режиме трехмерного массива данных (потенциал и две координаты точки). Полученные данные представляются на экране как в виде трехмерной картины, так и в виде эквипотенциалей — линий пересечения трехмерной поверхности с плоскостями постоянного потенциала. В ряде сценариев реализуется прямое измерение напряженности поля как напряжения между электродами зонда, отнесенного к расстоянию между ними. В том случае, если геометрия электродов допускает аналитическое решение задачи о распределении поля и потенциала, проводится сравнение данных эксперимента с теоретической зависимостью.
