Лабораторная установка "Измерение ускорения свободного падения":
• изучение свободных колебаний механической системы
• изучение колебаний математического маятника
• изучение колебаний физического (оборотного) маятника
• определение ускорения свободного падения

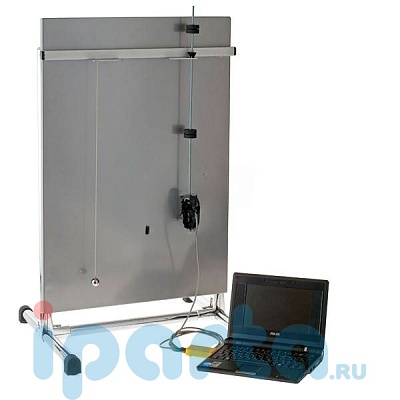

В верхней части стенда имеются две пластины, одна из которых является опорной для призмы оборотного маятника, а другая имеет отверстие для фиксации нити. Маятники совершают колебания в плоскости, параллельной плоскости металлического стенда. Оптоэлектрический датчик, с помощью вмонтированных в него магнитов, фиксируется на металлическом стенде таким образом, чтобы маятник при колебаниях пересекал его оптическую ось. Показания оптоэлектрического датчика выводятся на экран компьютера в виде диаграммы, показывающей изменение состояния датчика (открыт/перекрыт) от времени.
Программа работы с данными позволяет установить два маркера в точки, где происходило изменение состояния датчика, и определить интервал времени между этими событиями. За один период колебания оптоэлектрический датчик перекрывается 2 раза, и поскольку положение датчика может не совпадать с положением равновесия маятника, период колебания определяется по интервалу времени между соответствующими фронтами (передними или задними) ближайших четных или нечетных импульсов на экране.
