Лабораторная установка «Измерение коэффициента поверхностного натяжения воды»

Лабораторная установка "Измерение коэффициента поверхностного натяжения воды":

• Изучение явления аоверхностного натяжения.
• Измерение коэффициента поверхностного натяжения воды.

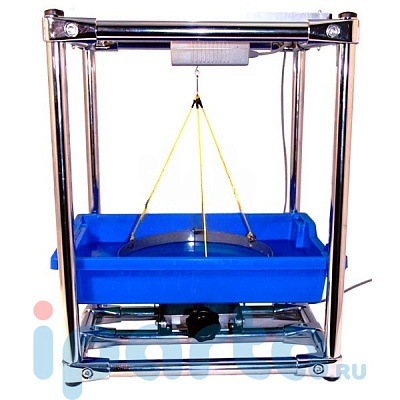

Установка представляет собой жесткий каркас, в верхней части которого смонтирован датчик силы. Тонкий металлический обруч, который погружается в жидкость, крепится к датчику силы с помощью нитяного подвеса. Кювета с исследуемой жидкостью устанавливается на подъемном столике, при движении которого вниз и соответствующем опускании кюветы тонкий металлический обруч отрывается от поверхности жидкости.
Методика определения коэффициента поверхностного натяжения жидкости основана на измерении дополнительного (по сравнению с весом тела) усилия, необходимого для вытягивания тела из жидкости. Это дополнительное усилие возникает на границе соприкосновения тела с жидкостью, длина которой в случае тонкого обруча равна удвоенной длине окружности обруча. Расчет производится по формуле: σ = F / 2I, где F – величина дополнительного усилия, I – длина полосы, образующей обруч. Запись показаний датчика силы с временным разрешением 0,02с позволяет зарегистрировать силу, которая действовала на обруч в момент времени, непосредственно предшествующий его отрыву от поверхности.
