- Описание
- Встроенный высокоточный 6-осевой акселерометр, гироскоп

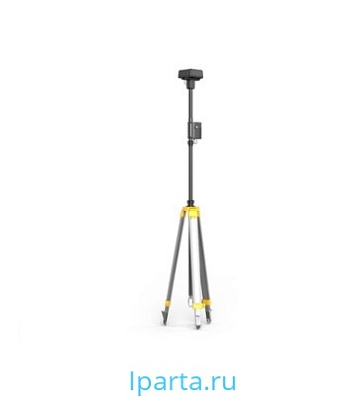

- Мониторинг движения D-RTK 2
- Измерение наклона
- Электронный пузырьковый уровень
- Совместимость: Матрица 300 РТК, Фантом 4 РТК
- Подключение нескольких дронов для проведения скоординированных операций
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
| Размеры (корпус D-RTK 2 с удлинителем) | 168 мм×168 мм×1708 мм |
| Класс защиты | IP65 |
| Потребляемая мощность | 12 Вт |
| Источник питания | от 16,5 до 58,8 В постоянного тока |
| Батарея |
Тип: литий-ионный аккумулятор
Мощность: 4920 мАч Энергия: 37,3 Втч |
| Время работы |
Аккумулятор WB37: > 2 ч
Аккумулятор MG-12000P: > 50 ч |
| Рабочая температура | от -20° до 55° C |
Связь и хранение данных
| Канал передачи данных | OcuSync, Wi-Fi, локальная сеть, 4G |
| Рабочая частота |
от 2,400 ГГц до 2,483 ГГц (Китай, США, Австралия, Европа, Япония, Корея)
от 5,725 ГГц до 5,850 ГГц (Китай, США, Австралия) |
| EIRP |
OcuSync
2,4 ГГц SRRC (материковый Китай) / CE (Европа) / MIC (Япония) / KCC (Корея): < 20 дБм FCC (США, Австралия) / NCC (Тайвань, Китай): < 26 дБм 5,8 ГГц FCC (США) Штаты, Австралия) / SRRC (материковый Китай) / NCC (Тайвань, Китай): < 26 дБм Wi-Fi 2,4 ГГц SRRC (материковый Китай) / CE (Европа) / MIC (Япония) / KCC (Корея): < 20 дБм FCC (США, Австралия) / NCC (Тайвань, Китай): < 22 дБм 5,8 ГГц FCC (США, Австралия) / SRRC (материковый Китай) / NCC (Тайвань, Китай): < 22 дБм |
| Коммуникационное расстояние |
Рабочий режим 1/3
SRRC/NCC/FCC/MIC/KCC/CE: 2 км (беспрепятственно и без помех, когда мобильная станция D-RTK 2 используется в качестве базовой станции и расстояние от антенны D-RTK 2 до низа штатива составляет 1,8 м, когда разница высот между пультом дистанционного управления и D-RTK 2 составляет менее 2 м, а пульт находится на расстоянии 1,2 м от уровня земли) Рабочий режим 4 Между летательным аппаратом и мобильным станция: NCC/FCC: 7 км; SRRC/MIC/KCC/CE: 5 км Между пультом дистанционного управления и мобильной станцией: 200 м (беспрепятственно и без помех на высоте полета около 120 м, когда расстояние от антенны D-RTK 2 до нижней части штатив составляет 1,8 м, а пульт дистанционного управления находится на высоте 1,2 м от уровня земли) Рабочий режим 5 NCC/FCC: 12 км; SRRC/MIC/KCC/CE: 6 км (беспрепятственно и без помех, при расстоянии от антенны D-RTK 2 до нижней части штатива 1,8 м) |
| Объем памяти | 16 Гб |
Приемник ГНСС
| Частота ГНСС |
Одновременный прием:
GPS: L1 C/A, L2, L5 BEIDOU: B1, B2, B3 ГЛОНАСС: F1, F2 Galileo: E1, E5A, E5B |
| Точность позиционирования |
Одна точка
По горизонтали: 1,5 м (RMS) По вертикали: 3,0 м (RMS) RTK По горизонтали: 1 см + 1 ppm (RMS) По вертикали: 2 см + 1 ppm (RMS) 1 ppm: При увеличении расстояния на 1 км точность будет на 1 мм меньше. Например, точность по горизонтали составляет 1,1 см, когда принимающая сторона находится на расстоянии 1 км от базовой станции. |
| Скорость обновления позиционирования | 1 Гц, 2 Гц, 5 Гц, 10 Гц и 20 Гц |
| Холодный запуск | ＜45 s |
| Горячее включение | <10 с |
| Время восстановления | <1 с |
| Надежность инициализации | >99,9% |
| Дифференциальный формат данных | РТСМ 2.Х/3.Х |
