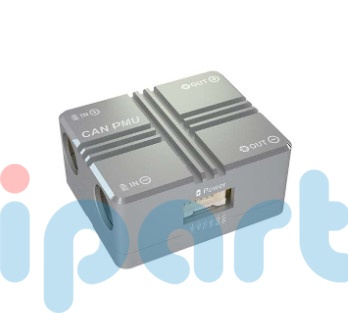

CAN PMU, модуль управления питанием БПЛА

CAN PMU-это модуль управления питанием БПЛА. CAN PMU использует самостоятельно разработанный алгоритм отслеживания температуры импеданса ITT, чтобы компенсировать ошибки измерения, вызванные различными изменениями импеданса рабочей температуры, так что CAN PMU может поддерживать последовательное высокоточное измерение напряжения и тока при различных рабочих температурах. Тепловизионные испытания при комнатной температуре показали, что температура корпуса 90A (24V) в течение 3 часов была всего 78 градусов Цельсия.

• встроенный процессор STM32F4;
• работает алгоритм CUAV ITT, может точно измерять напряжение и ток БПЛА в режиме реального времени;
• максимальная поддержка напряжения 6-62V и тока 110A;
• может выводить 5.4 V 5A (максимум мгновенный 8A / 120s, постоянный 5A) для питания контроллера полета, используя CAN-bus;
• поддерживает стандартный протокол UAV CA;
• размер: 46.5mm×38.5mm×22.5mm;
• вес: 76g.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

процессор	STM32F412 100Mhz 512K Flash 256K RAM
Входное напряжение	6-62V(2-15S)
Максимальный ток	110A
Точность напряжения тока	±0.05V
Точность тока	±0.1A
Разрешение	0.01A/V
Максимальная выходная мощность	6000W/90S
Максимальная стабилизированная сила выхода	5000W
Выход регулятора напряжения тока (сила)	5.4V/5A
протокол связи	UAVCAN
Рабочая температура	-20℃ ~ +100℃
Обновление прошивки	поддерживать
Настройка калибровки	Заводская калибровка, пользователь не требует калибровки

Тип интерфейса

IN/OUT	XT90 (конец провода) / Amass 8.0 (конец модуля)
Power	5025850670
CAN	GHR-04V-S
